Introduction

Le Guide de l'utilisateur du récepteur GNSS SinoGNSS T300 est conçu pour vous aider à vous familiariser avec le récepteur T300 et à démarrer votre projet de manière efficace. Nous vous recommandons vivement de lire ce manuel avant de procéder à l'arpentage, même si vous avez déjà utilisé d'autres récepteurs du système de positionnement global (GPS).

  À propos du destinataire
Avec SinoGNSS QUAN algorithm, le récepteur GNSS T300 peut être appliqué en mode RTK avec toutes les constellations GNSS. Le récepteur T300 a une taille extrêmement petite et une forte capacité anti-interférences pour permettre de travailler même dans des environnements difficiles. C'est le produit RTK / GNSS idéal pour les géomètres.

  Caractéristiques du récepteur
Les principales caractéristiques du récepteur GNSS SinoGNSS T300 :
⦿
Ultra petit et super léger
Taille (L × H): 15,8 cm × 7,5 cm
Poids: 0,95 kg (y compris 2 batteries)
⦿
256 canaux de signaux satellites suivis simultanément
⦿
Traçabilité accrue des mesures avec la technologie algorithmique SinoGNSS QUAN
⦿
Conception de la batterie remplaçable à chaud
⦿
Technologie sans fil Bluetooth sans câble
⦿
Clavier avec boutons marche / arrêt et indicateurs DEL pour le suivi de l'alimentation, de la radio, de Bluetooth et par satellite
⦿
IP67 étanche
⦿
Interopérabilité base / mobile complète
⦿
Radio intégrée de réception et de transmission
⦿
Module 3G intégré, prend en charge Ntrip et Point to Point / Points protocoles
⦿
Prise en charge de la longue base E-RTK (le signal Beidou B3 est inclus dans le moteur de calcul RTK)

  Liste des pièces du récepteur T300
Cette section fournit la liste générale des pièces du récepteur t300, y compris les fournitures de base et des kits personnalisés en fonction de vos besoins.
Kit de base

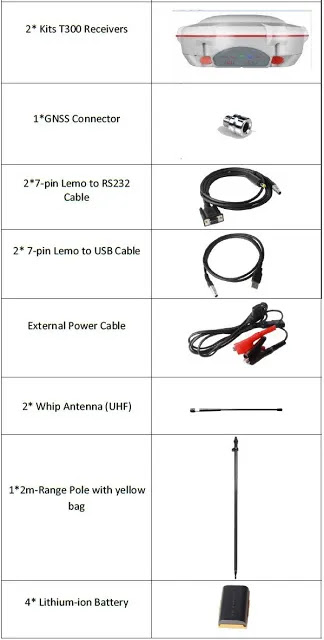

Le kit d’alimentation de base pour le récepteur gnss antenna SinoGNSS T300 comprend deux récepteurs et les accessoires associés.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300

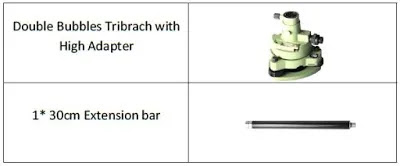

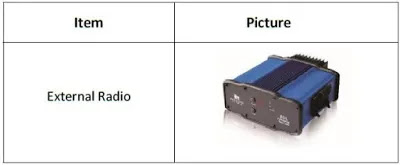

Accessoires optionnels :
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Optional Datalink kit

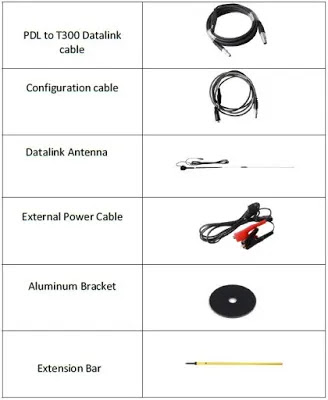

Ce kit est nécessaire pour la communication radio longue distance, comme indiqué dans les figures suivantes :
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300

Opération générale
Ce chapitre présente toutes les commandes relatives au fonctionnement général, y compris les fonctions des boutons et tous les comportements des voyants sur le panneau avant.

Fonctions des boutons
Il y a deux boutons sur le panneau avant, le bouton d'alimentation et le bouton d'enregistrement.

⊶ Bouton d'alimentation :
Appuyez sur le bouton d'alimentation pendant environ 1 seconde pour allumer le récepteur.
Pour éteindre le récepteur, appuyez longuement sur le bouton pendant 3 à 4 secondes jusqu'à ce que tous les voyants soient éteints.

⊶ Bouton d'enregistrement :
Basculer en mode statique: appuyez longuement sur le bouton d'enregistrement pendant environ 2 secondes, relâchez-le immédiatement lorsque vous entendez un bip du récepteur;
Passez en mode RTK: appuyez sur le bouton jusqu'à ce que le voyant d'enregistrement de données brutes soit éteint.
Astuce: le bouton d'enregistrement ne fonctionne que lors de la réception de signaux satellites

Comportement des LED

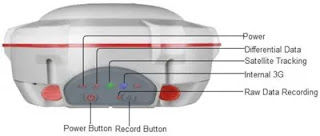

Les voyants situés sur le panneau avant indiquent l'état de fonctionnement du récepteur. Généralement, un voyant allumé ou clignotant lentement indique un fonctionnement normal et une LED éteinte indique qu’aucune opération n’a lieu. La figure et le tableau suivants définissent chaque état possible des voyants:
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
LED de puissance:

⊶ Alimentation:
Deux LED d’alimentation sont allumées si vous utilisez l’alimentation externe.
Seule la LED d’alimentation de la batterie en fonctionnement sera allumée si vous utilisez la batterie interne.

⊶ Batterie faible:
La LED d’alimentation clignotera avec un bip sonore avec une seule batterie;
si vous avez deux piles, le voyant d’alimentation de la pile faible clignotera et sera remplacé par une autre pile quand elle sera épuisée.


Static survey
Ce chapitre décrit l’étude statique à travers le récepteur T300 et le logiciel CRU. Pour les relevés statiques, il n’existe aucun contrôle permettant de modifier les paramètres via le panneau avant des récepteurs T300; il ne peut être configuré que par un logiciel externe (Compass Receiver Utility):
1 ⑉ Configurations du récepteur
2 ⑉ vérifier les réglages et l’état du récepteur
3 ⑉ sauvegarder et sortir les données d'observation brutes
4 ⑉ convertir les données au format Rinex.

1 ⑉ Configuration du récepteur

1.1 ⊶  Téléchargez et installez le logiciel CRU à partir de (assurez-vous que le pilote est correctement installé sur votre PC):

1.2 ⊶  Connectez le récepteur et votre ordinateur à l’aide d’un câble Lemo vers USB à 7 broches.

1.3 ⊶  Allumez votre récepteur T300 et cliquez sur set port dans CRU USB dans l'option de port série entrez le débit en bauds approprié cliquez sur OK pour terminer la connexion du récepteur.
Le SN du récepteur apparaîtra dans la barre de titre si la connexion est établie avec succès.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Astuces: deux types de câbles sont fournis dans votre colis
1) nous avons recommandé l’utilisation d’un câble Lemo vers USB à 7 broches pour configurer le récepteur et le téléchargement des données d’observation brutes
2) avec un câble Lemo à RS232 à 7 broches, vous pouvez connecter le récepteur T300 avec une alimentation externe ou une mise à niveau du microprogramme.


1.4.  Cliquez sur Config pour configurer le récepteur:
⦿  Intervalle d'échantillonnage: modifiez l'intervalle d'échantillonnage des observations, le débit de données maximal est de 20 Hz, le minimum est d'une observation par minute.
⦿  Angle de masque: désactivez le récepteur pour suivre les satellites situés sous l'angle de masque. Vous pouvez définir des valeurs d'angle de masque pour différentes constellations, ce qui peut réduire l'influence de trajets multiples importants ou un faible SNR.
⦿  Data Log: enregistrement des données manuellement ou automatiquement.
⦿  Session de journal de données:
1) Manuel signifie que le récepteur conserve les données d’enregistrement dans un fichier jusqu’à ce que le récepteur soit éteint ou que sa mémoire s’épuise
2) s'il est réglé sur 1 \ 2 \ 3 \ 4 \ 12 heures, les données enregistrées seront sauvegardées dans un fichier toutes les 1 \ 2 \ 3 \ 4 \ 12 heures.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300

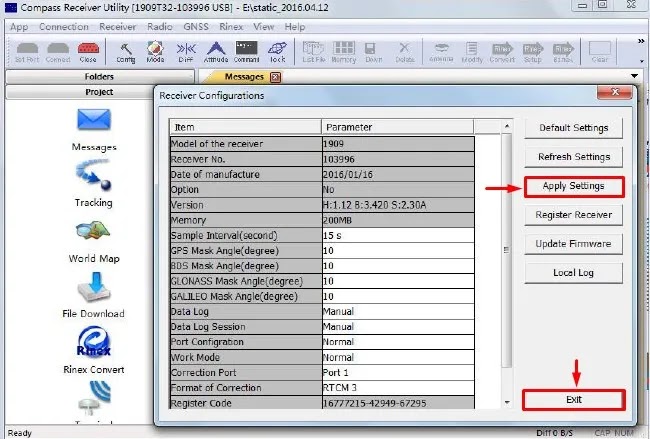

1.5.  Terminez toutes les configurations et cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer les paramètres. Quittez et redémarrez le récepteur pour activer les configurations.

2 ⑉ Collecte de données statiques
L'enquête statique est principalement utilisée pour l'enquête de contrôle. Pour obtenir une précision millimétrique, suivez les instructions ci-dessous:
⦿  Au moins 3 récepteurs gnss gps  sont nécessaires pour former un réseau de triangulation stable.
⦿  Il est préférable de définir Data Log Session en mode manuel sur le point connu.
⦿  Eteignez le récepteur avant de vous déplacer sur un autre site d'observation.
⦿  Pour post-traiter rapidement des données brutes d'observation statiques, notez le nom de la station, le numéro de série du récepteur, la hauteur de l'antenne, l'heure de début et de fin pour chaque site d'observation.

3 ⑉ Gestion de données statiques
Cette section comprend le téléchargement de données brutes, la conversion de format RINEX et la gestion de la mémoire du récepteur T300.

3.1.  Téléchargement de données brutes
Les données d'observation brutes sont généralement sauvegardées dans la mémoire interne du récepteur T300, télécharger des données du récepteur sur votre PC via le logiciel CRU.

1. Connectez le récepteur T300 à votre PC comme décrit précédemment (voir chapitre 1).
2. Cliquez sur Dossiers pour sélectionner le chemin de téléchargement.
3. Cliquez sur Télécharger le fichier dans le menu Projet pour vérifier toutes les données brutes dans la fenêtre principale ou cliquez sur Lister le fichier pour actualiser la liste des données brutes.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300

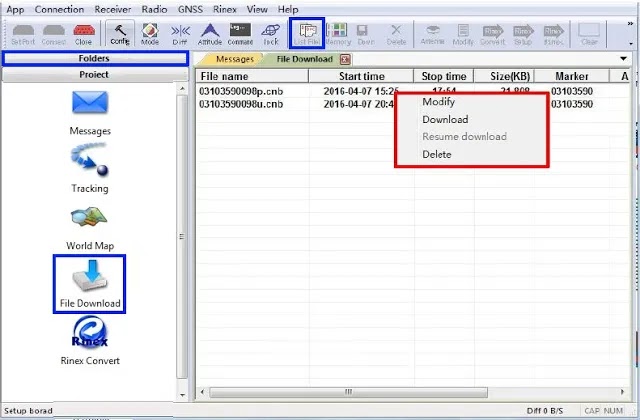

4. Cliquez avec le bouton droit sur le nom du fichier pour modifier, télécharger ou supprimer les données d'observation brutes.
⦿  Modifier: Seules les hauteurs du repère de la station et de l'antenne peuvent être modifiées.
⦿  Cliquez sur Télécharger pour enregistrer les données d'observation brutes dans le chemin de téléchargement.

⦿  Cliquez sur Supprimer pour supprimer les données brutes du récepteur.



Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
4 ⑉ Convertir en RINEX
Après avoir téléchargé les données d’observation brutes sur votre PC, rendez-vous à la pagepour convertir le format binaire ComNav (* .cnb) en RINEX.
⦿   Cliquez sur dans la barre d'outils standard pour modifier les paramètres de conversion, principalement le format d'exportation et les informations d'observation.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Astuce: Dans certains logiciels de post-traitement, les observations BeiDou ne peuvent pas être traitées, vous pouvez décocher les observations BeiDou B1, B2, B3.

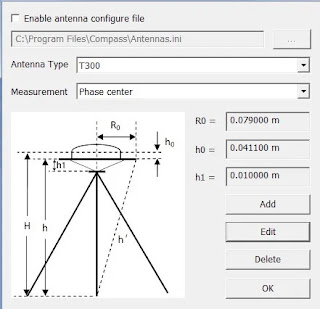

⦿   Cliquez pour sélectionner le type d'antenne et la mesure.
Si vous ne trouvez pas l’antenne T300,
1) entrer la valeur de R0 (décalage horizontal du repère de mesure au centre de phase) et de h0 (décalage vertical du repère de mesure au centre de phase), R0 est de 0,079 m et h0 est de 0,0411 m respectivement pour le récepteur T300;
2) ou cochez la case Activer le fichier de configuration d’antennes pour sélectionner le fichier Antennas.ini afin de sélectionner à nouveau le type d’antenne. Vous pouvez également ajouter, modifier et supprimer des types d'antenne en fonction de vos besoins.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
⦿   Cliquez ensuite sur pour convertir en RINEX, les données RINEX seront sauvegardées dans le même chemin que les données d'observation brutes.

5 ⑉ Gestion de la mémoire
Le récepteur arrêtera d’enregistrer les données brutes si la mémoire interne s’épuise, les voyants DEL différentiel et d’enregistrement des données clignotent simultanément avec un intervalle de 2 secondes. Dans ce cas, vous devez formater la mémoire interne avant de commencer un autre levé statique, comme indiqué dans la figure suivante.
Manuel d'utilisation comnav, récepteur GNSS T300, ComNav, CGSURVEY, User manual,  comnav t300, GNSS Receiver, guide comnav, External radio, Training  ComNav, T300 GNSS, comnav app, convertir en RINEX, logiciel CRU, SinoGNSS T300
Conseil:
1) Appuyez longuement sur le bouton d'alimentation et le bouton d'enregistrement simultanément pour effacer la mémoire interne si vous menez des enquêtes.
2) Pour télécharger les données d'observation si elles sont enregistrées sur la carte mémoire, connectez le récepteur à votre PC via un câble Lemo vers USB et copiez le fichier de données.
